Kayan Yazı 16 x 2 Lcd - Arduino

Liquid Crystal Display (LCD) 16 sütün 2 satırdan oluşan ve mavi veya beyaz arka plan ışıklı bir yazı ve karakter paneldir. Ekran üzeri küçük sıvı kristal noktalardan oluşan bir matristir. Bu noktalarla, ekran üzerinde gösterilen karakterleri oluşturulur.

Bu ekranlar küçük gibi görünselerde kodlama ile yazıları kaydırıp okunabilmeleri sağlanabilir. Birlikte kayan yazı çalışması yapalım.

Malzemeler:

  1. Arduino Uno
  2. Breadboard
  3. LCD 16 x 2
  4. 220Ω Direnç
  5. 250 kΩ Potansiyometre
  6. Erkek-Erkek Jumper Kablo

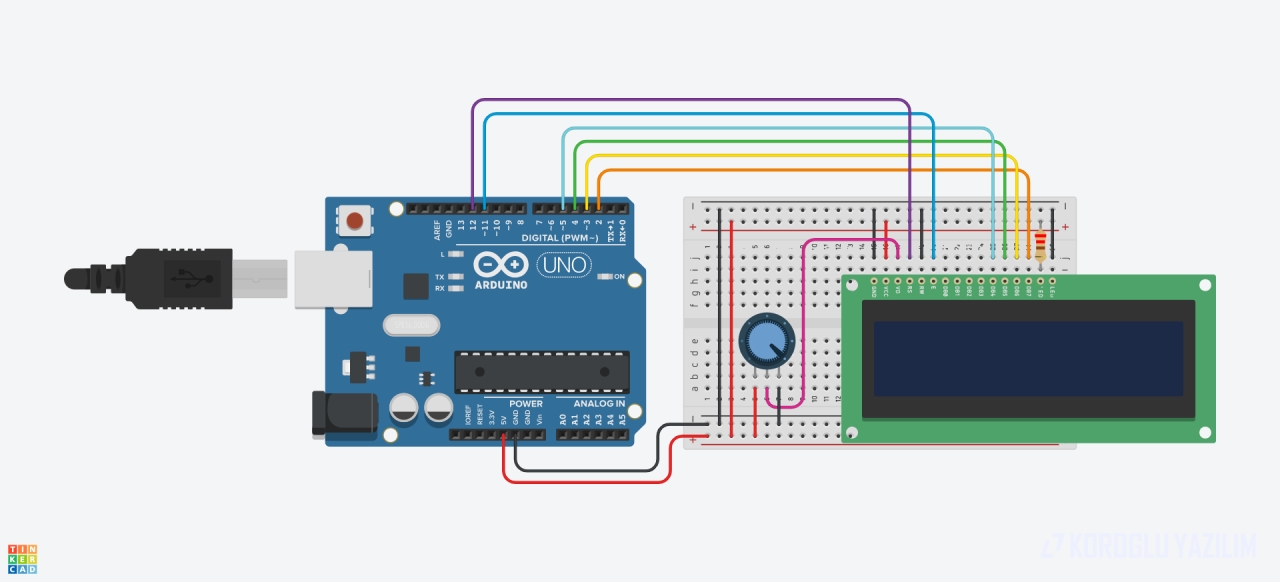

Devremiz:

Kodumuz:

#include <LiquidCrystal.h>

LiquidCrystal lcd_1(12, 11, 5, 4, 3, 2);

void setup()
{
  lcd_1.begin(16, 2);
  lcd_1.setCursor(0,1);
  lcd_1.print("KOROGLU YAZILIM");
}

void loop()
{
  lcd_1.scrollDisplayLeft();
  delay(150);
}

Similasyonumuz:
